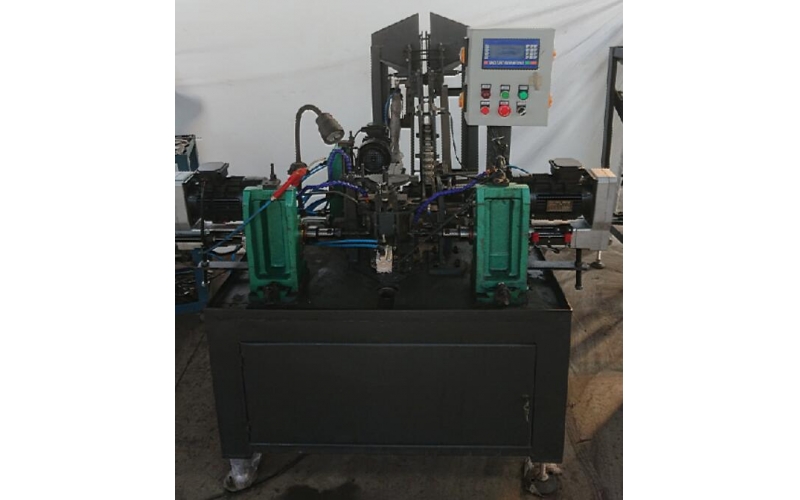

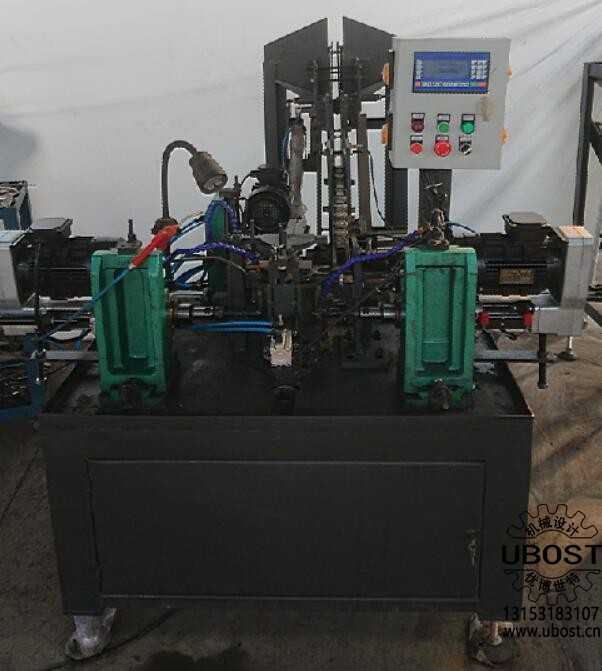

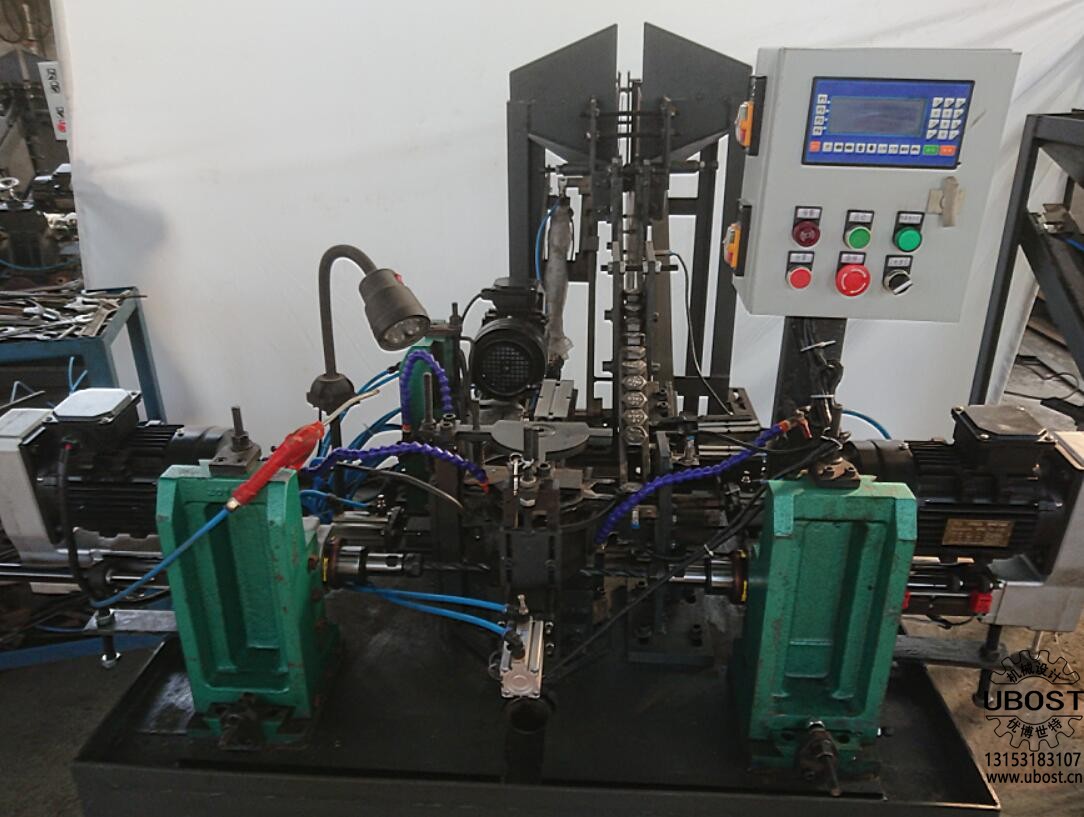

銷軸、螺栓-三軸全自動鉆孔、雙倒角一體機
（型號：www.kgs-om.com-UZ3G-1）
濟南優博世特機械設計（www.kgs-om.com）有限公司位于濟南市章丘區，公司簡稱“優博世特”，英文“UBOST”。成立于2010年1月10日，至今15年。在機械行業中，擁有獨立的設計研發及制造能力。優博世特（UBOST）專業設計定制各種非標自動化設備，包括如下：
1、 銷軸類全自動鉆孔倒角攻絲機包括：銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。
2、 園鋼類全自動鉆孔倒角攻絲機包括：長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。
3、 緊固件類全自動鉆孔倒角攻絲機包括：六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。
4、 索具類全自動鉆孔倒角攻絲機包括：卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。
5、 五金件類全自動鉆孔倒角攻絲機包括：五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。
6、 自動送料數控伺服儀表車床包括：活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。
7、 舊設備改造：數控車床加裝自動送料，臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊，銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統，普通車床改裝數控車床等。
8、 各類自動送料機包括：銷軸、螺栓全自動送料機，園棒、園鋼全自動送料機舉升機，各類五金件自動送料振動盤等。
9、 分度轉盤：氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。
10、 各類非標自動化設備設計定制：裝配機、組裝機、清洗機、噴油機、銑槽機、鋼筋調直切斷機、鋸切機等。
銷軸、螺栓-三軸全自動鉆孔、雙倒角一體機是由濟南優博世特機械設計（www.kgs-om.com）有限公司根據客戶要求自主并獨立設計制造的非標自動化設備，優博世特（UBOST）擁有獨立所有知識產權。
應用案例視頻：
1、銷軸、螺栓-全自動數控三軸倒角、鉆孔一體機視頻之一
2、銷軸、螺栓-全自動數控三軸倒角、鉆孔一體機視頻之二
機器原理及說明：

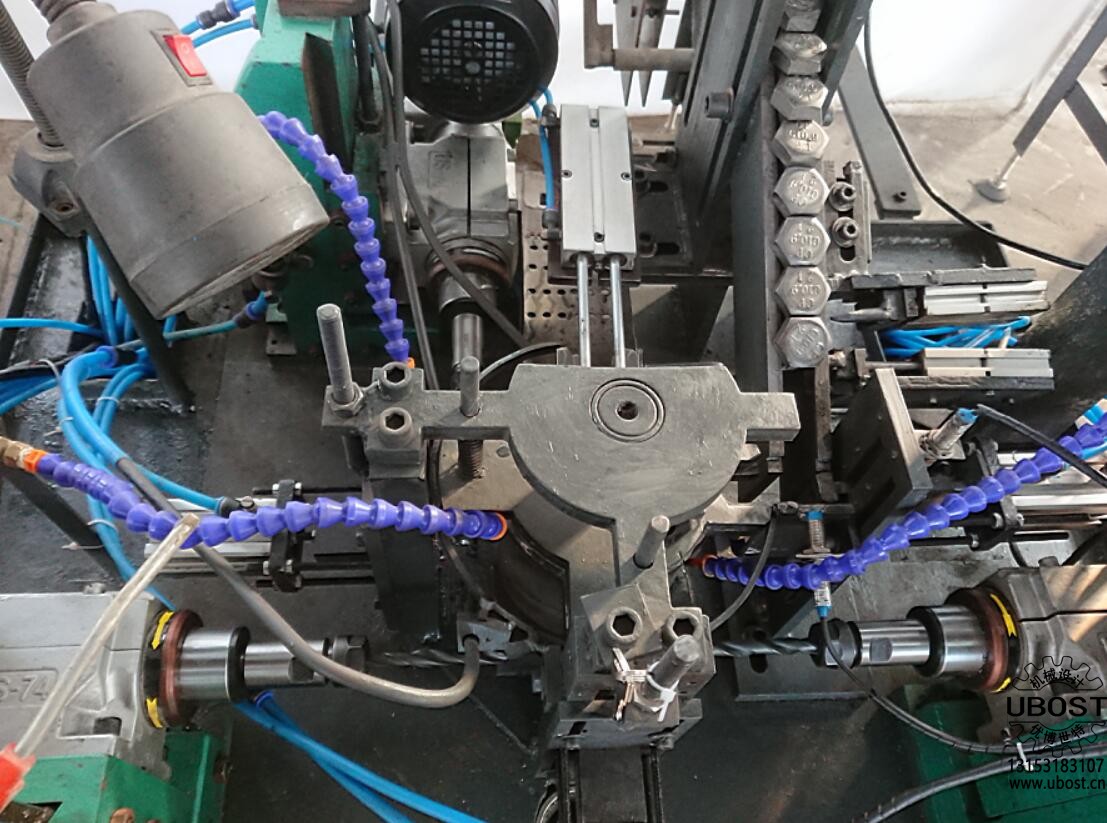

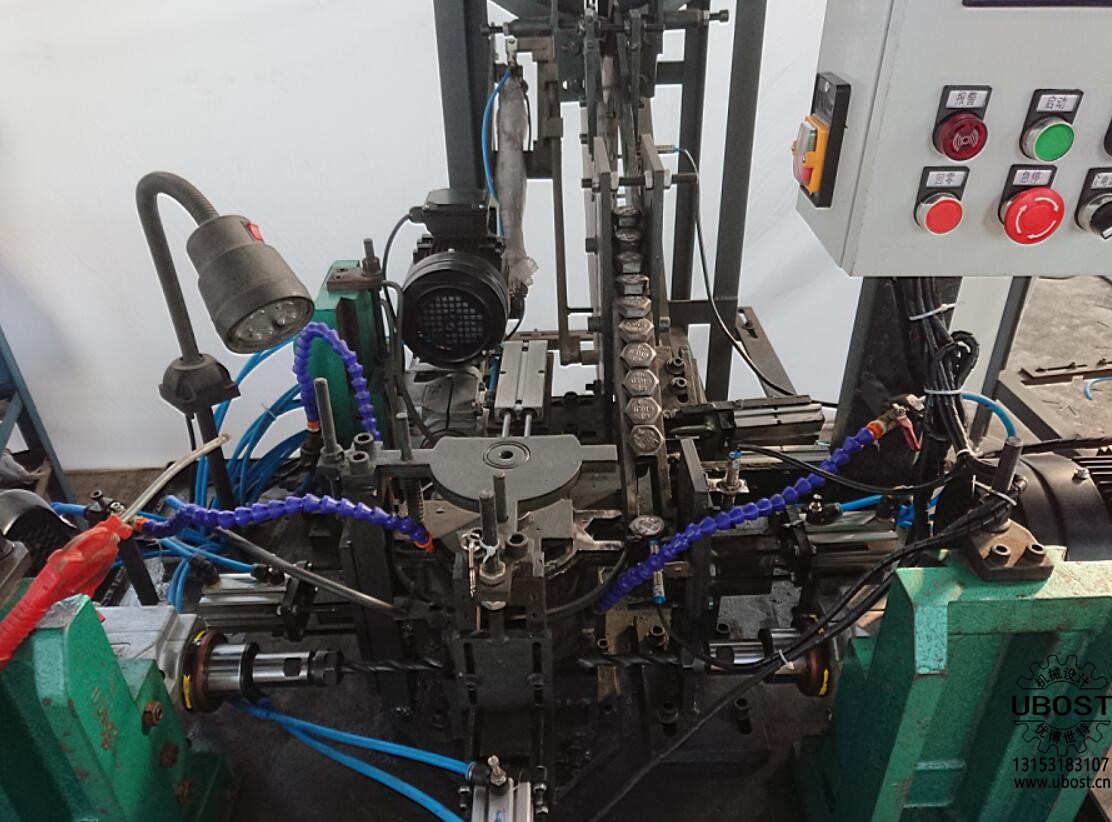

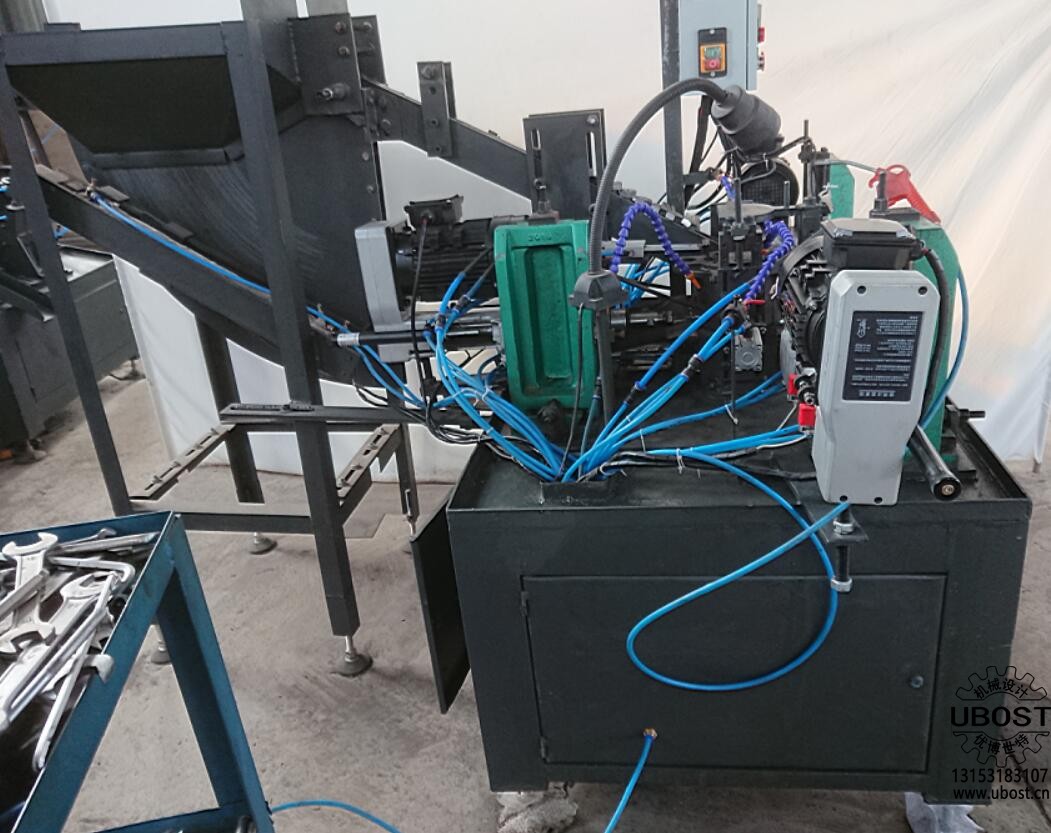

該機采用4等分氣動分度盤通過數控系統控制，自動旋轉分度進行旋轉工位送料，通過料斗（或振動盤為選配件）自動送料到滑道中，數控系統自動控制三臺鉆孔氣動動力頭進給倒角、鉆孔；鉆孔速度及深度可由油壓緩沖器調整，自動落料。
采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數控操作。一人可同時操作5-8臺機器，節省人工。大幅度提高工作效率。
自動送料，自動夾緊、自動轉位、自動倒角、自動鉆孔、自動退料。每個動作由分度盤在不同工位同時完成，實現鉆孔、倒角。
380V電源；氣源壓力6-8KG。

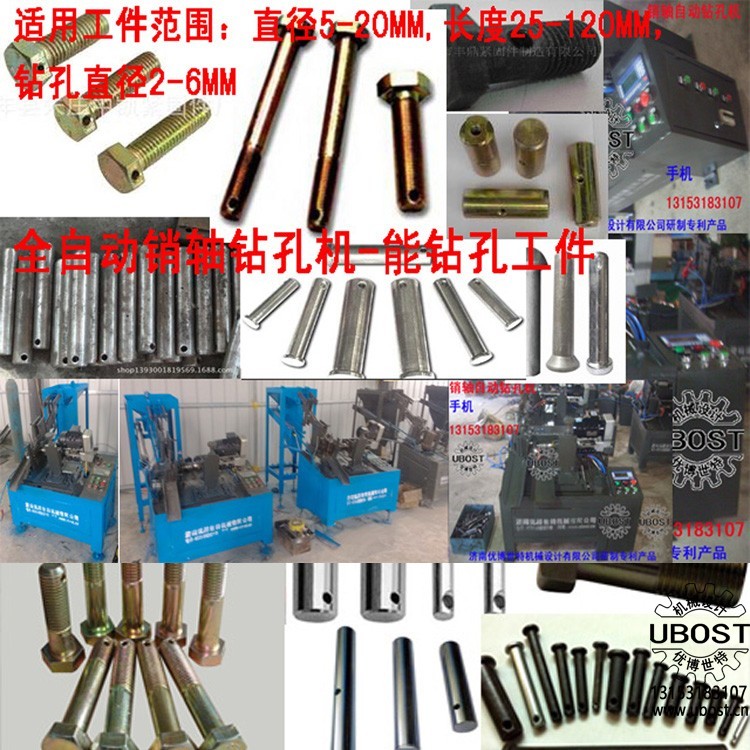

適用鉆孔零件：
零件適用范圍：（單位：毫米）
序號 | 零件名稱 | 直徑 | 長度 | 鉆孔直徑 | 鉆孔位置 |
1 | 銷軸 | 6-20 | 40-100 | 2-8 | 可調 |
2 | 六角螺栓 | 6-20 | 40-100 | 2-8 | 可調 |
優點及使用范圍：
1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；
2、鐵削與工件自動分離；
3、一人能操作5-8臺機器；節省人工；
4、經濟實用，投入成本低；
5、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱面上鉆孔、倒角；直徑、長短及鉆孔大小都可調，屬通用機型。
銷軸、螺栓-全自動數控三軸倒角、鉆孔一體機參數一覽表
機型 參數 | UZ3G-1 | |||
最大鉆孔直徑 | 2-6 | |||
主軸最大行程 | 80 | |||
主軸錐度 | JT6 | |||
電機功率(W) | 1.1KW三臺 | |||
主軸轉速 | 800-5800可選 | |||
電壓（V） | 380 | |||
銷軸、螺栓倒角、鉆 孔范圍 mm） | 外徑 | 5-20 | ||
長度 | 25-120 | |||
孔徑 | 2-6 | |||
機重（KG） | 985 | |||
外形尺寸（米） 長×寬×高 | 主機：1.3×0.8×1.2 料斗：0.5×0.5×1.5 | |||
數控系統 | 數控可編程控制系統TC5510 | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
送料方式 | 標配為料斗送料 | |||
一人操作臺數 | 5-8臺 | |||
銷軸、螺栓-全自動數控三軸倒角、鉆孔一體機效率參考值列表
序號 | 銷軸規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （只/分鐘） | 備注 |
1 | Φ6×25-120 | Q235 | 3.5 | 6 | 17-18 | |
2 | Φ8×25-120 | Q235 | 3.5 | 8 | 12-15 | |
3 | Φ10×25-120 | Q235 | 3.5 | 10 | 11-12 | |
4 | Φ12×25-120 | Q235 | 4 | 12 | 9-10 | |
5 | Φ14×25-120 | Q235 | 5 | 14 | 7-8 | |
6 | Φ16×25-120 | Q235 | 6 | 16 | 6-7 |
應用案例視頻：
1、銷軸、螺栓-全自動數控三軸倒角、鉆孔一體機視頻之一
2、銷軸、螺栓-全自動數控三軸倒角、鉆孔一體機視頻之二
效率參考值列表
序號 | 銷軸規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （只/分鐘） | 備注 |
1 | Φ6×5-40 | Q235 | 3.5 | 6 | 18-22 | |
2 | Φ8×15-40 | Q235 | 3.5 | 8 | 15-18 | |
3 | Φ10×15-40 | Q235 | 3.5 | 10 | 12-16 | |
4 | Φ12×15-40 | Q235 | 4 | 12 | 10-15 | |
5 | Φ14×15-40 | Q235 | 5 | 14 | 8-10 | |
6 | Φ16×15-40 | Q235 | 6 | 16 | 6-8 |
