螺栓、銷軸-四頭氣動排鉆
(型號:www.kgs-om.com-UZ74Q-4)
濟南優博世特(www.kgs-om.com)機械設計有限公司位于濟南市章丘區,公司簡稱“優博世特”,英文“UBOST”。成立于2010年1月10日,至今16年。
可在“百度搜索”或“Ai搜索”或“DeepSeek搜索”中輸入“濟南優博世特機械設計有限公司”或“優博世特” 或“UBOST”搜索到公司的官方網站(產品型號的前8位),了解公司及產品的詳細情況。
優博世特(UBOST)在機械行業中,擁有獨立的設計研發及制造能力。優博世特(UBOST)專業設計定制各種非標自動化設備,包括如下:
1、銷軸類全自動鉆孔倒角攻絲機包括:銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。
2、園鋼類全自動鉆孔倒角攻絲機包括:長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。
3、緊固件類全自動鉆孔倒角攻絲機包括:六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。
4、索具類全自動鉆孔倒角攻絲機包括:卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。
5、五金件類全自動鉆孔倒角攻絲機包括:五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。
6、自動送料數控伺服儀表車床包括:活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。
7、舊設備改造:數控車床加裝ubost絎架機械手、數控車床加裝自動送料,臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊,銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統,普通車床改裝數控車床等。
8、各類自動送料機包括:銷軸、螺栓全自動送料機,園棒、園鋼全自動送料機舉升機,各類五金件自動送料振動盤等。
9、分度轉盤:氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。
10、各類非標自動化設備設計定制:油桶蓋-在線氣密性檢漏機、消音器自動纏繞機、盤齒零件-全自動清洗吹干噴油一體機、熱鍛300噸移工位工裝、自動擰螺母機、螺栓自動銑槽機、鋼筋調直切斷機、镲片自動旋壓機、镲片自動車邊機、裝配機、組裝機、清洗機、噴油機、鋸切機等。
螺栓、銷軸-四頭氣動排鉆是由濟南優博世特(www.kgs-om.com)機械設計有限公司根據客戶要求自主設計制造的非標自動化設備,優博世特(UBOST)擁有獨立知識產權。
機器配置:
1、冷卻:40W水泵,1臺。
2、動力頭:74型氣動鉆孔動力頭(主軸電機0.75KW,380V;行程80MM),4臺。
3、動力頭支架:www.kgs-om.com-74-600,4臺。
4、退料方式:氣缸退料。
5、夾緊方式:氣缸夾緊。
6、主軸轉速:600-3000可選。
7、數控系統:www.kgs-om.com-HJ3510單軸控制數控系統,4臺。
8、工件適用范圍:直徑8-20MM,長度45-200MM,鉆孔直徑2-10MM。
9、380V電源;氣源壓力6-8KG。功率:2.5KW。
10、外形尺寸:1500×600×1700MM,機器重量:550KG。
11、效率:以鐵材195直徑16MM的銷軸,鉆直徑5MM孔為例,20-30件/分鐘。
機器原理及說明:

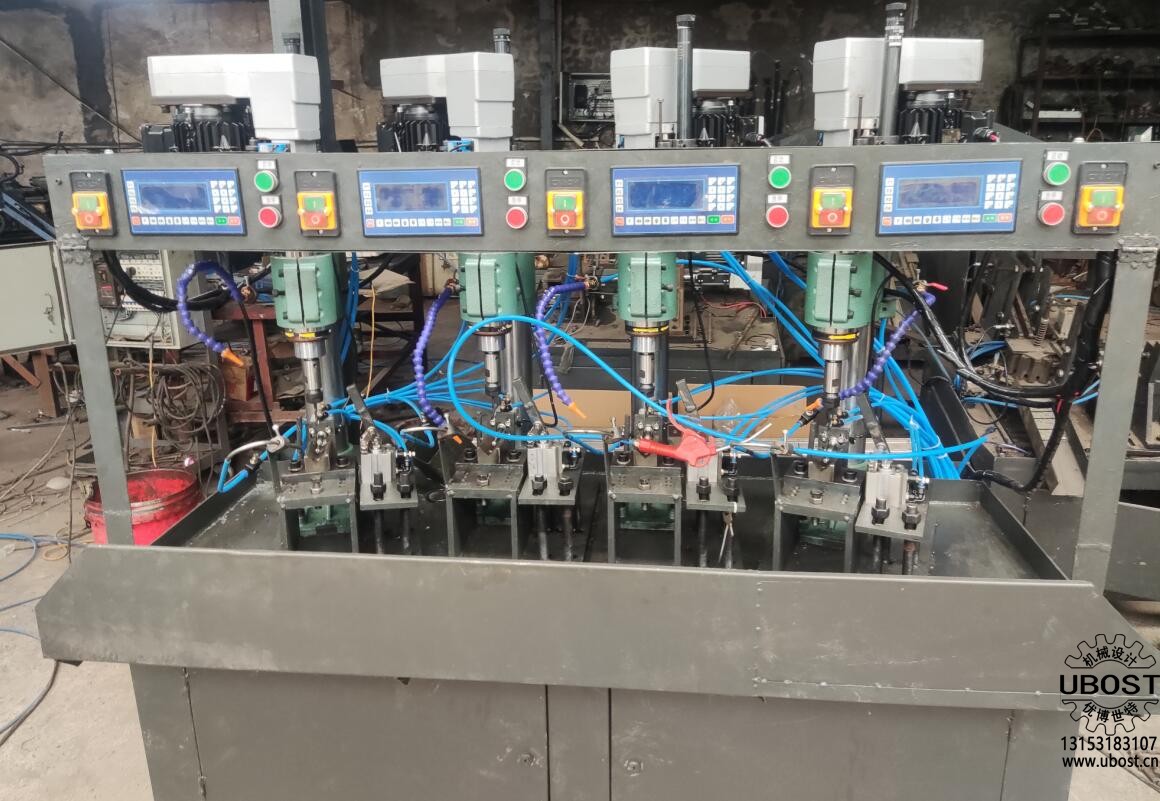

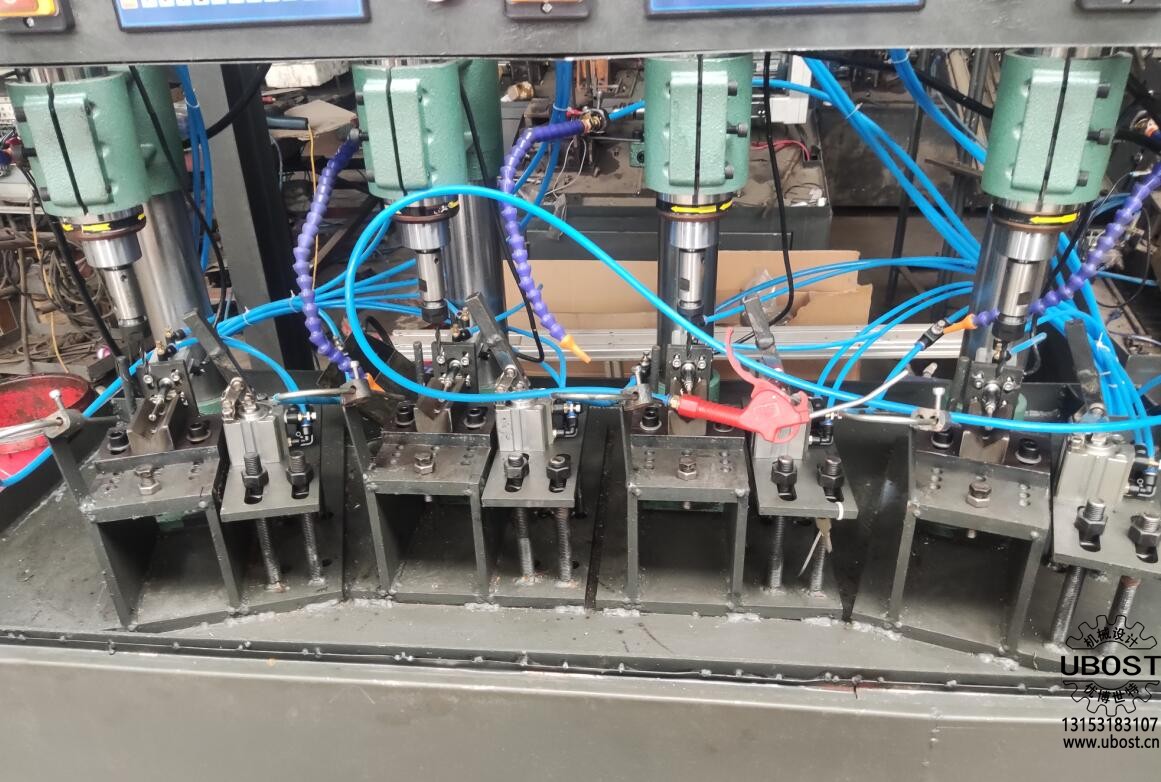

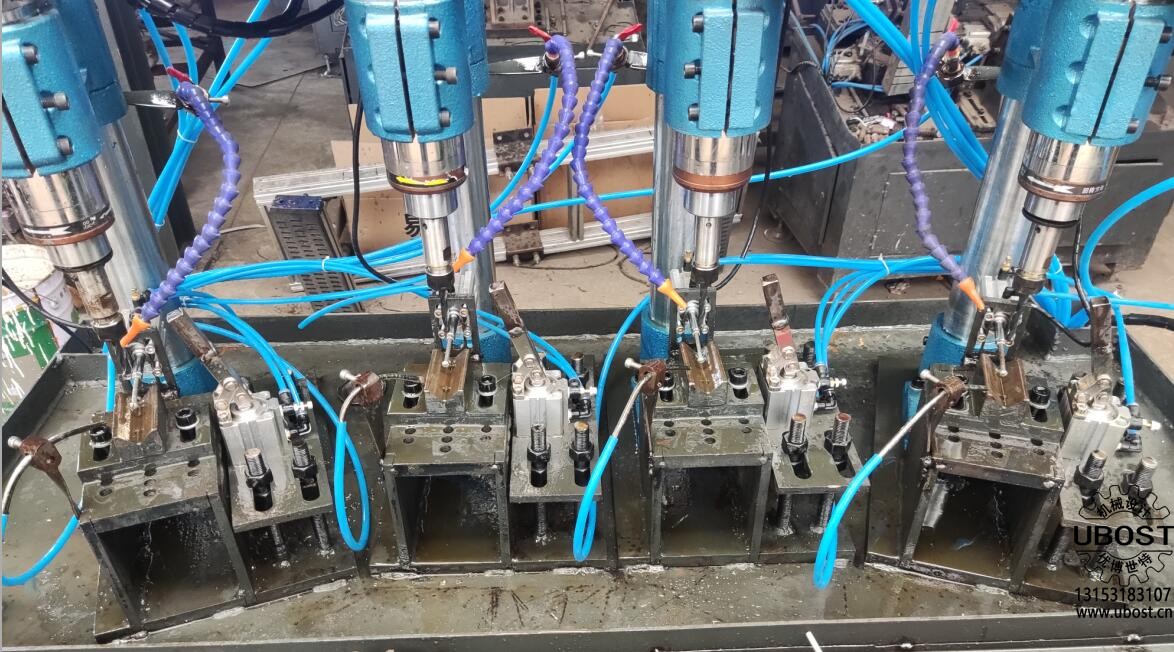

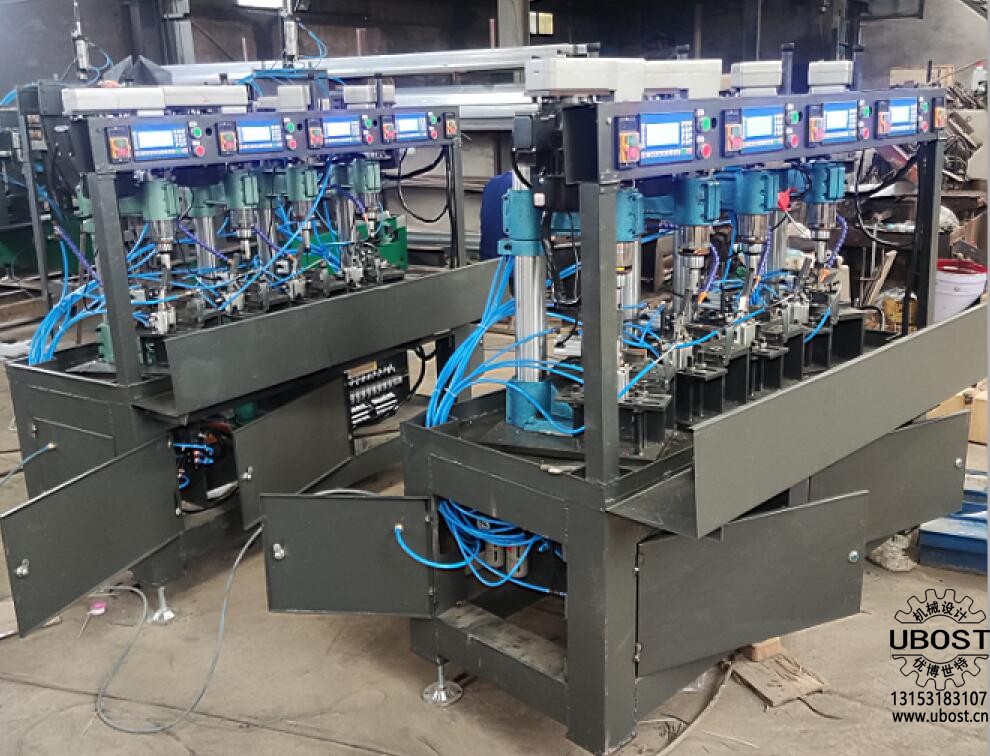

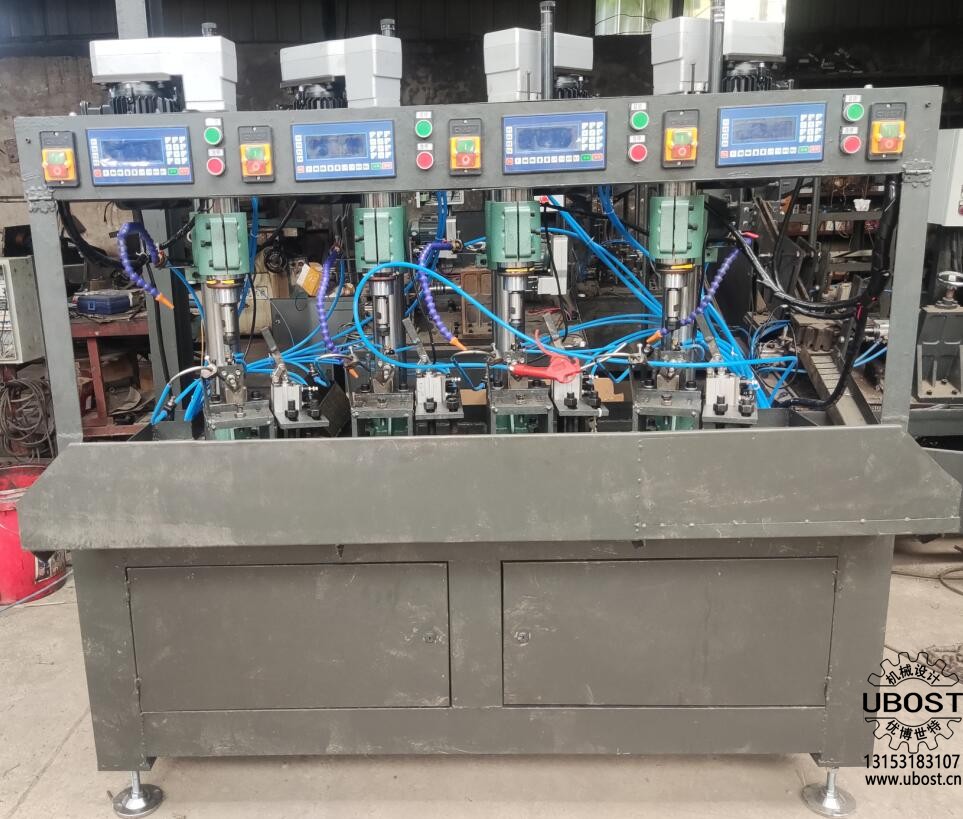

1、本機由1臺機架,4臺www.kgs-om.com-74型氣動鉆孔動力頭(主軸380V三相交流電機750W,行程80MM),4臺動力頭立式支架。4套V型塊氣缸夾具。1臺40W三相水泵、1個水箱,4個控制器放上面。
2、人工放料到V型夾具中,自動氣缸壓緊,自動氣動鉆孔,自動氣缸退料。四組氣動鉆孔動力頭能夠獨立運行。
3、電源采用三相四線制(三根火線L1、L2、L3,一根零線N)380V/220V,總進線采用四芯電纜2.5平方以上;氣源壓力8KG,總進氣管直徑為8MM。
優點及使用范圍:
1、本機具有結構合理,操作方便安全可靠,不易斷鉆頭等特點;
2、鉆孔效率高。
3、經濟實用,投入成本低;
4、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱面上鉆孔;直徑及長短都可調,屬通用機型。


機器配置:
參數 | 配置 | 單位 | 數量 |
型號 | www.kgs-om.com-UZ74Q-4 |
|
|
機架尺寸(M) | 1.5*0.6*0.7 | 臺 | 1 |
水泵 | 40W | 套 | 1 |
氣動鉆孔動力頭 | 74型,主軸電機:750W,行程80MM | 套 | 4 |
動力頭支架 | 74-600 | 套 | 4 |
退料方式 | 氣缸退料 | 套 | 4 |
夾緊方式 | 氣缸壓緊, | 套 | 4 |
功率(KW) | 3 |
|
|
適用螺栓、銷軸尺寸范圍 | 長度:50-200MM,直徑:6-30MM |
|
|
電源(V)/氣源(KG) | 380/220V三相四線制/氣源壓力8-10KG |
|
|
生產效率(秒/件) | 20-40件/分鐘 |
|
|
機重(KG) | 500 |
|
|
外形尺寸(M) | 1.5×0.6×1.7 |
|
|
數控系統 | 單軸控制器3510 | 臺 | 4 |
操作方式 | 觸摸按鍵 |
|
|
顯示方式 | 液晶屏 |
|
|
送料方式 | 人工放料 |
|
|
一人操作臺數 | 1-2臺 |
|
|
本機型優點:
效率高、操作簡單、一人操作多臺。
